Электроника СМ6337 и СМ6341 (СССР)

В комплекте с Агатами, чаще всего, поставлялся принтер СМ6337, версия с широкой кареткой. Поэтому, в различном ПО, есть возможность переключится с 80 на 136 символов в строке. А так же печатать графику на листах больших форматов. В школах, например, печатали заготовки стенгазеты (газета-плакат), для последующего ручного раскрашивания.

Для ЗЭМЗ такие принтеры поставлял - Ливенский опытный завод средств машинной графики. Для ЛЭМЗ - Орловский завод.


Внешний вид СМ6337. Причендалы из комплекта (адаптер для рулонной бумаги, держатель кип и т.д.).


У СМ6337 применялось несколько вариантов разъема параллельного порта (зависит от даты и места производства). Соответственно, для соединения с Агатом, выпускались различные варианты кабелей. Подробности в таблице, на странице Принтеры.

Кабель Фг4.863.566-02. Обратная сторона разъема.

Кабель Фг4.863.566-04. Вариант от ВЗЭВТ (Мц6.640.231-02).

* * *

Под крышкой принтера, на плате его пульта управления, расположены переключатели S5 и S6. Таблица создана в соответствии с их реальной последовательностью на плате (вверху - место соединения жгута, внизу - динамик). Цветом выделены положения переключателей, которые наилучшим образом подходят для ПЭВМ Агат. Для проверки: включить питание, удерживая нажатой клавишу "тест" - распечатаются текущие настройки.

НомерВыклФункцияВкл
S5.8 Скорость обмена
S5.7
S5.6 Не задействован
S5.51Количество стоп-бит2
S5.4НечетВид контроляЧет
S5.3НетНаличие контроляЕсть
S5.27 битФормат данны8 бит
S5.1ИРПР-МТип ИнтерфейсаСТЫК С2
S6.8 Не задействован
S6.7 Не задействован
S6.6Не действуетДатчик бумагиДействует
S6.5ДействуетАвтоматический перевод форматаНе действует
S6.4ДействуетАвтоматический перевод строкиНе действует
S6.3УШВид шрифтаНШ
S6.22.117 ммШаг печати по горизонтали2.54 мм
S6.11 КбайтОбъем входного буфера4 Кбайт

Положение переключателей S5.2-S5.8 для параллельного интерфейса безразлично. И еще: некоторые принтеры не комплектовалось датчиком бумаги.

На сайте OldPC.su выложены прошивки, фотографии и информация о различных модификациях СМ6337, а также подробности подключения к РС-совместимой технике.

* * *

Распечатанные на реальном Агате и отсканированные листы. Использовался слабый прижим головки к валу, для возможности разглядеть отдельные удары игл.

Файл "шифты печати" из библиотеки текстового редактора ТОР на принтере СМ6337:

* * *

Цветная версия такого принтера - Электроника СМ6341, которая так же поддерживается Агатовским софтом. Картридж имеет ленту с четырьмя цветами: голубой, пурпурный, жёлтый и чёрный. Это базовые цвета CMYK, как в полиграфии. При двойном проходе можно получить дополнительные цвета. В драйвер СМ6337 добавлены команды переключения ленты, и блок разложения RGB.

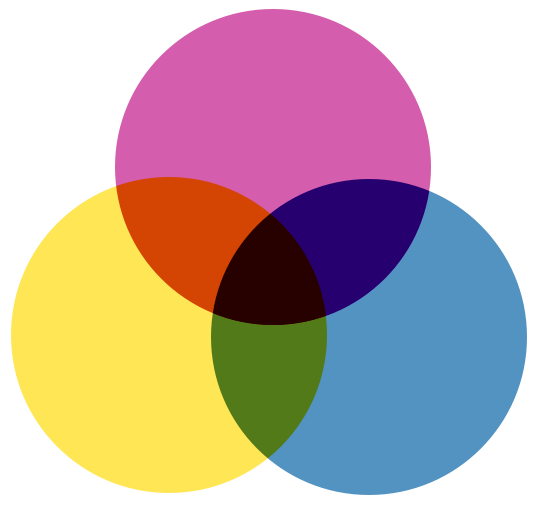

Обратите внимание, здесь цвета субтрактивные, вычитаются из белого! Именно так выглядит на принтере. Частенько, в статьях иллюстрирующих двойной проход, цвета складывают, как на мониторе.

Стартовое изображение графического редактора МаркиС на принтере СМ6341:

* * *
