** ПЭВМ АГАТ **

Эрготест-Аудио (КМВШ 841345.001 ТУ \ ВРИЦ 943119.001 ТУ)

Медицинское устройство для оценки состояния барабанной перепонки на базе ПЭВМ АГАТ.

Авторы: Разыскивается! Если вы автор или что-то знаете о нём, свяжитесь с нами! (ЗАЧЕМ ЭТО?)

Патент 97 года ссылается на каталог медтехники с описанием этого изделия. Но может быть более позднего.

Используется два системных блока. В первом располагается низкопрофильный агат, с специальной платой I\O для связи с вторым блоком.

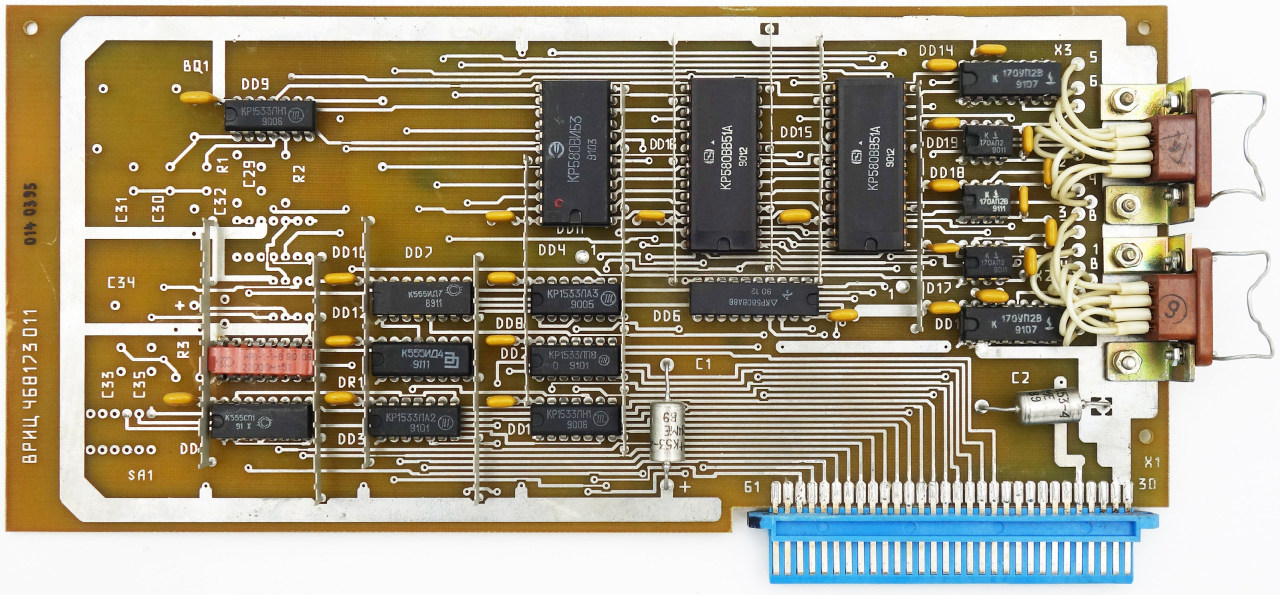

Плата ВРИЦ468.173.011 (ВРИЦ758.725.011)

У второго системного блока корпус от ЕС1841. Корзина и блок питания особые, специально для устройства Эрготест-Аудио. В корзину вставляются пять плат.

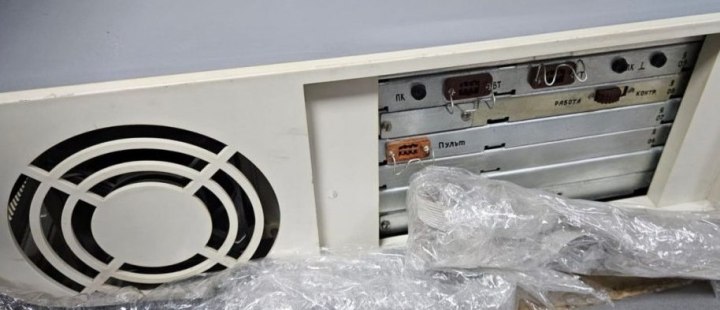

Системный блок 2 - задняя часть

Платы из системного блока 2:
• Плата ВРИЦ468.173.001 (ВРИЦ758.727.002). Плата управления. Здесь стоят COM-порт, тактовый генератор 32 МГц, процессор 6502, память.
• Плата ВРИЦ468.173.003 (ВРИЦ758.727.004). Плата генератора звука и интерфейса пульта. Все платы генераторов построены по одному принципу: есть постоянно работающий 10-битный счётчик. Его выход - число от 0 до 1023. Если это число перевести в напряжение, получится пилообразный сигнал. Такой сигнал не нужен, потому что он содержит ненужные гармоники. Нужен чистый синус. Для его получения число со счетчика подаётся на ПЗУ, в котором хранится таблица синусов (3 штуки К556РТ13). Выход ПЗУ идёт на ЦАП. Чтобы менять генерируемую частоту нужно менять тактовую частоту на входе счетчика. Для этого есть местный генератор таковых частот на К555ИЕ10 и селектор на К555КП15. Непонятка с этой платой в том, что на ней стоит ещё один ЦАП неизвестного назначения.
• Плата ВРИЦ468.173.005 (ВРИЦ758.727.018). Плата вывода звука ("маршрутизацией" звука по ушам). Здесь стоят 10-битные ЦАП (по 2 на канал), усилители, генератор шума на К176ИР10, коммутаторы на реле. Два ЦАП на канал используются, вероятно, чтобы не использовать цифровой умножитель. На первый ЦАП подаётся звук с максимальной громкость, а второй ЦАП модулирует выход первого. Скорее всего, громкостью управляет процессор.
• С назначением плат 468.173.002 и 468.173.004 все туманно. Это тоже генераторы, причём со своими ЦАП. Но у них есть отличия от платы 003. Во-первых, объем и разрядность ПЗУ. Во-вторых, тут используются схемы сравнения К555СП1. Что и с чем они сравнивают - непонятно. Также на плате 004 есть свой генератор шума, плюс есть таймер КР1006ВИ1, который тоже может быть источником сигнала. Возможно, эти дополнительные источники звука нужны для режима контроля.

* * *
